ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

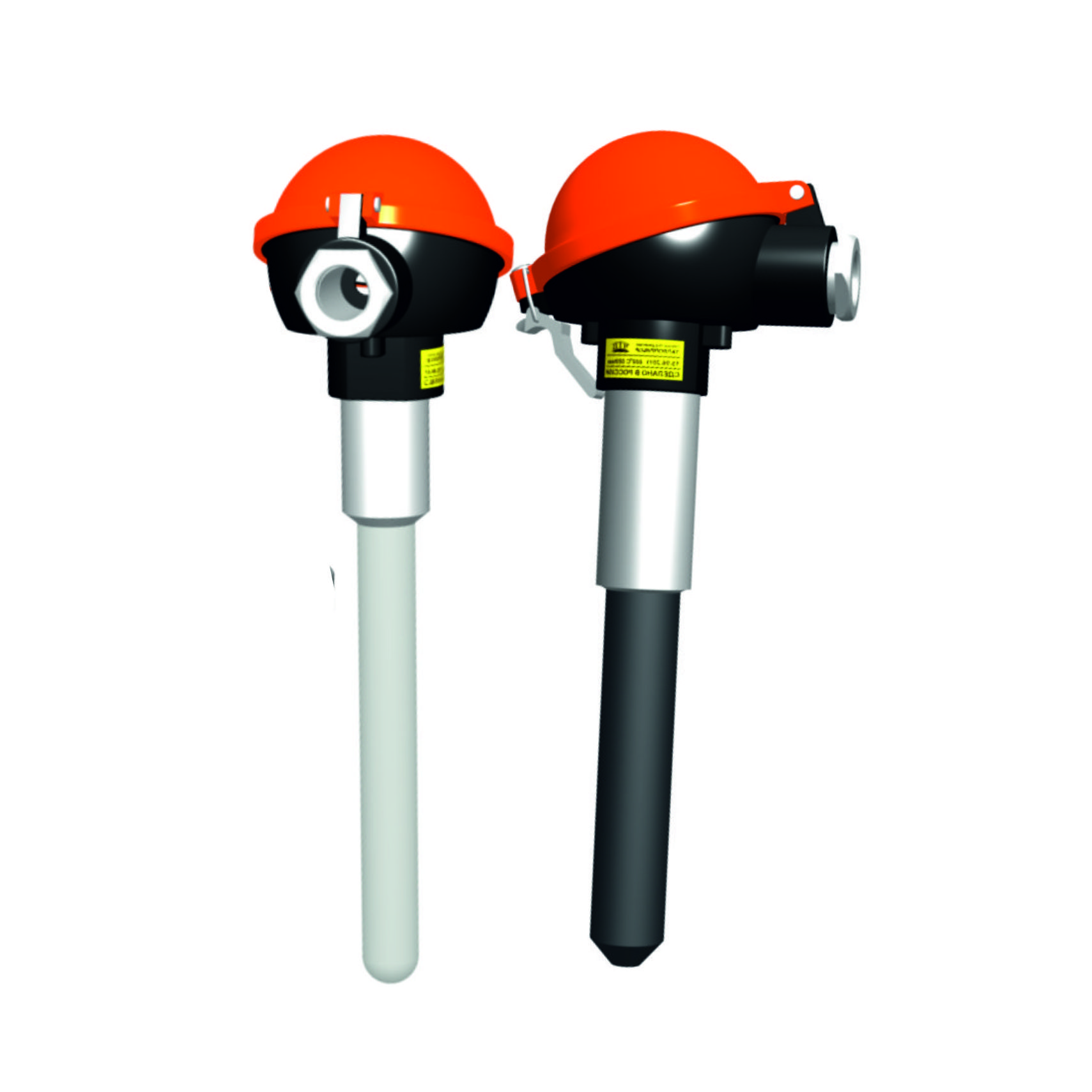

"Платиновые" термопары с керамическими или корундовыми чехлами.

Гарантия18 месяцев с момента ввода в эксплуатацию

Конфигурация и заказ

Выберите необходимые опции

Тип датчика

ТПП
ТПП

ТПР
ТПР

(НСХ) Номинальная статическая характеристика чувствительного элемента

S (ТПП)
(S)

R (ТПП)
(R)

B (ТПР)
(B)

Температурный диапазон

+600 ... +1600 ºC+600...+1600<br>

Диаметр арматуры, мм

14
14

16
16

24
24

25
25

30
30

Диаметр погружаемой части, мм

8
8

10
10

15
15

20
20

Длина преобразователя, (L), мм

320
320

500
500

800
800

1000
1000

1250
1250

1600
1600

2000
2000

Длина монтажной части, (l), мм

250
(250)

400
(400)

600
(600)

700
(700)

800
(800)

900
(900)

Количество чувствительных элементов

2
2ЧЭ

Диаметр термоэлектродов

0.4-0.5 мм0.4-0.5

0.5-0.5 мм0.5-0.5

Материал арматуры/оболочки кабеля

12Х18Н10Т
12Х18Н10Т

15Х25Т
15Х25Т

ХН45Ю
ХН45Ю

Класс допуска чувствительного элемента

1
1 класс

Герметичность к измеряемой среде

Герметичны

Негерметичны

Исполнение

01
01

02
02

03
03

04
04

08
08

13
13

А
А

А1
А1

Добавить другое устройство

Сбросить конфигуратор

Добавить в заказ

Основные технические характеристики

Предназначены для измерения температуры газообразных нейтральных и окислительных сред, воздуха, инертных газов, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Диапазоны измерения:

ТПП	0...+1300 °С;
ТПР	+600...+1600 °С;

Класс допуска чувствительного элемента:

для ТПП: 1, 2 (по ГОСТ 6616);

для ТПР: 2 (по ГОСТ 6616).

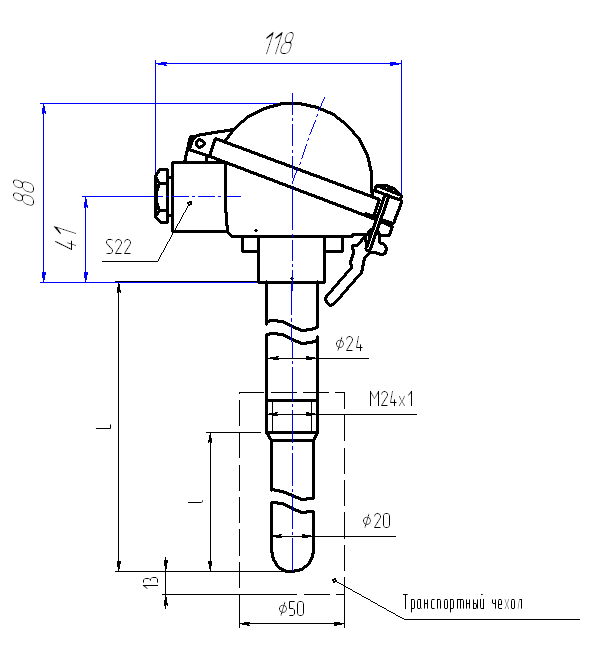

ТПП/ТПР-0192, 0192-01, -02, -03, -04, -08, -13, -А, -А1

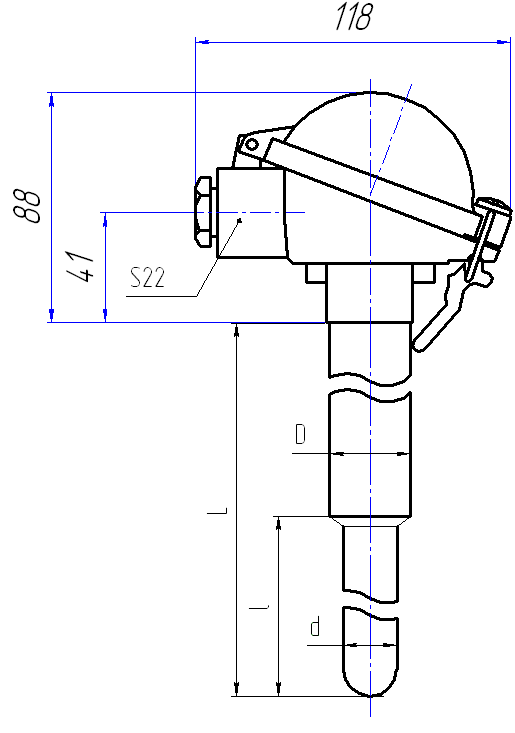

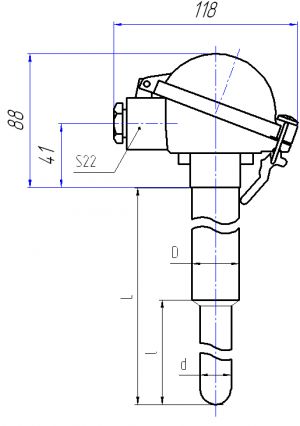

Защитная арматура — без штуцера; материал арматуры (D) — стали 12Х18Н10Т, 15Х25Т, либо ХН45Ю; D/d=30/20, 32/25, 25/15, 24/20, 16/10 либо 14/8мм; термоэлектроды Ø0,5/0,5 мм или Ø0,4/0,5 мм.

Документы, ПО, опросные листы

Руководство по эксплуатации ТПП/ТПР - 0192, -01, -02, -03, -04, -08, -13, А, А1Файл pdf, 0,45 МБ Сертификат об утверждении типа СИ (Беларусь)Файл pdf, 7,47 МБ Руководство по эксплуатации ТПП/ТПР-0192-08Файл pdf, 0,34 МБ Свидетельство об утверждении типа СИ (Казахстан)Файл pdf, 0,18 МБ Сертификат об утверждении типа СИ (Россия)Файл pdf, 0,33 МБ

Отзывы на изделие (3)

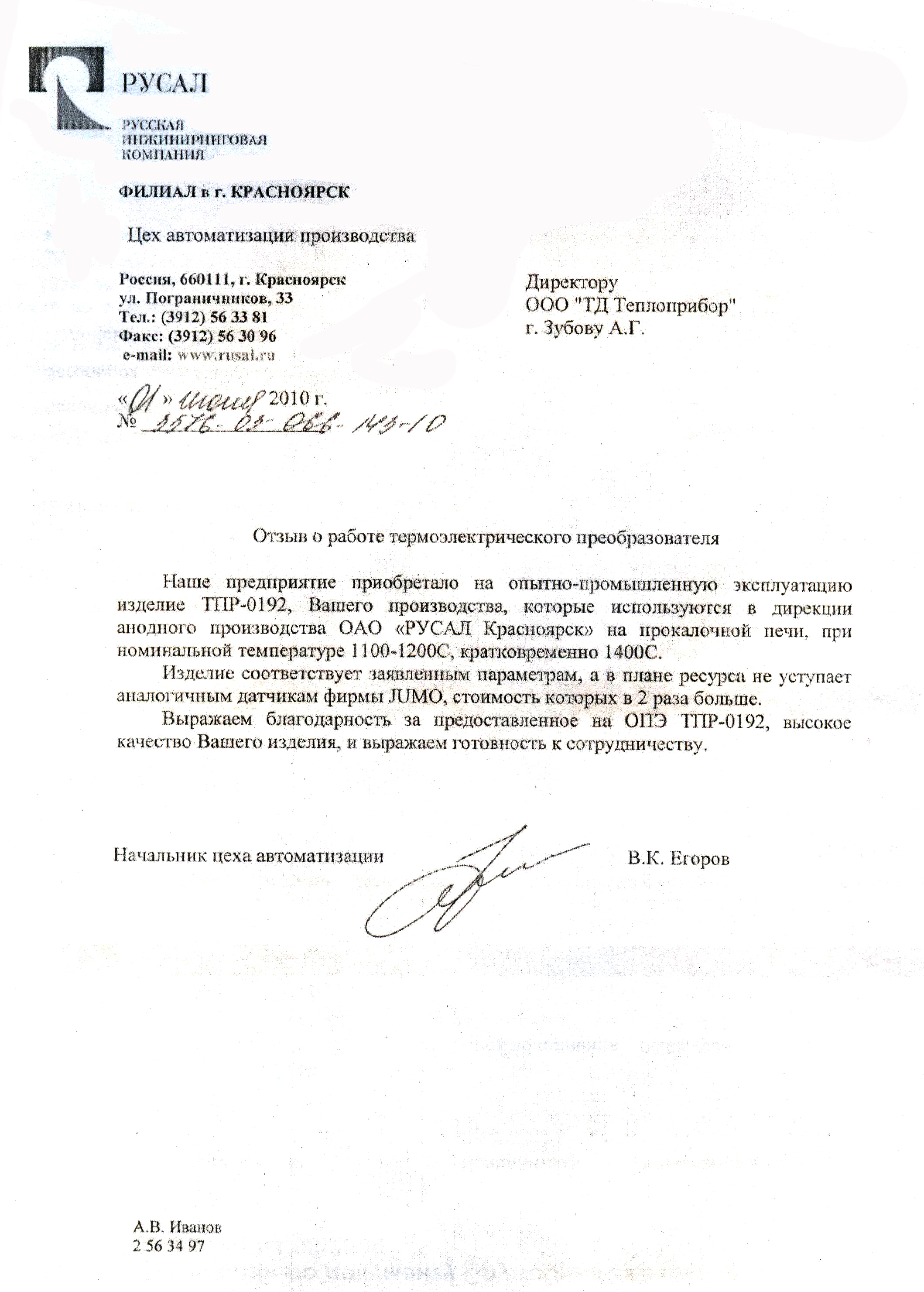

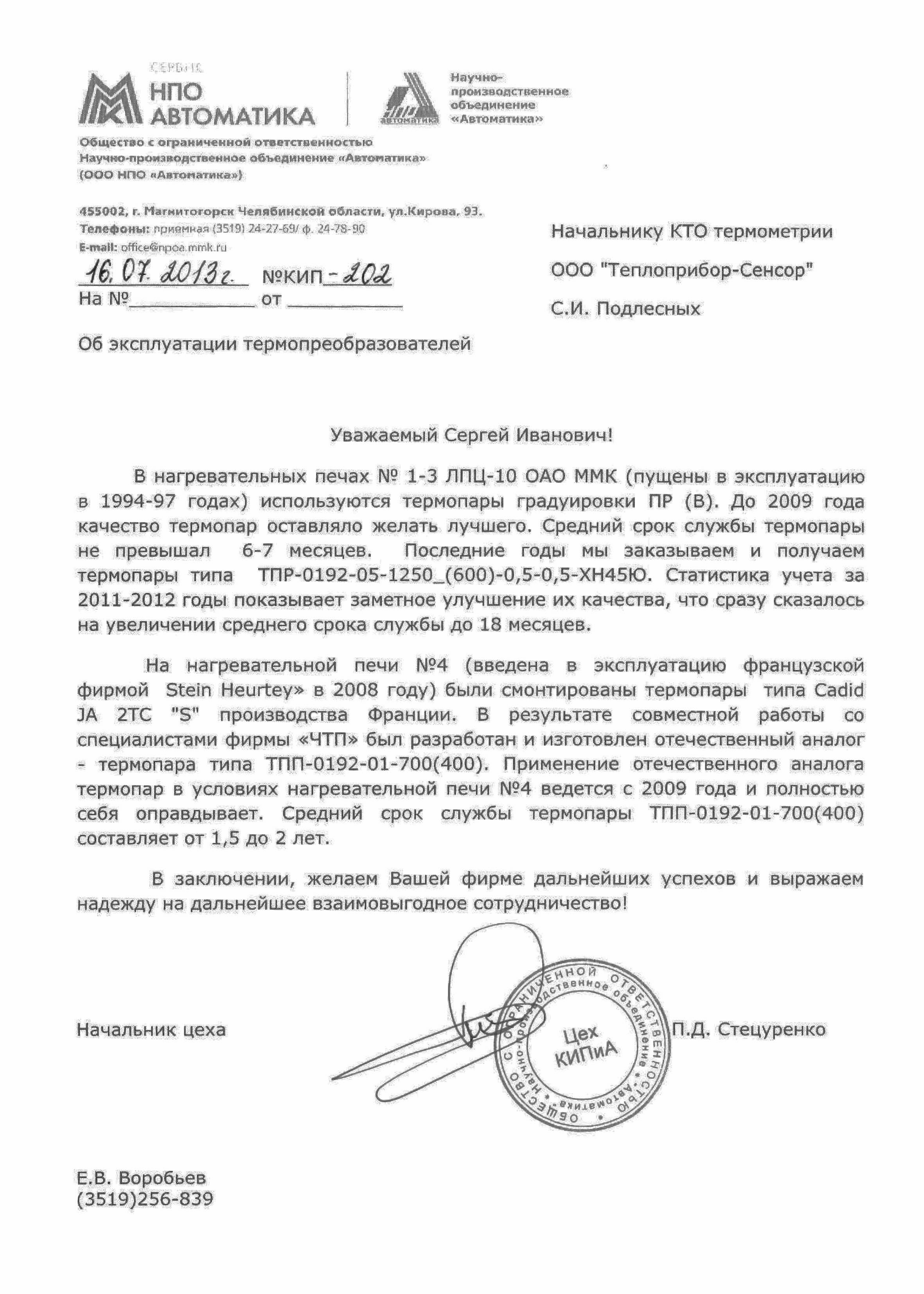

ОАО "РУСАЛ Красноярск"Файл jpeg, 2,35 МБ ООО НПО "Автоматика"Файл jpeg, 0,86 МБ ОАО "Силовые машины"Файл pdf, 0,26 МБ
